7 типов кабельных сборок: обзор и области применения

В современном высокотехнологичном мире кабельные сборки играют ключевую роль в обеспечении надёжной передачи данных, электропитания и сигналов в самых разных отраслях — от телекоммуникаций и промышленности до медицины и бытовой электроники.

С развитием технологий появилось множество специализированных типов кабельных сборок, каждая из которых оптимизирована под конкретные задачи: высокая скорость передачи, устойчивость к помехам, компактность или повышенная мощность.

Типы кабельных сборок

В этой статье мы рассмотрим семь основных типов кабельных сборок, их конструктивные особенности и типичные сферы применения.

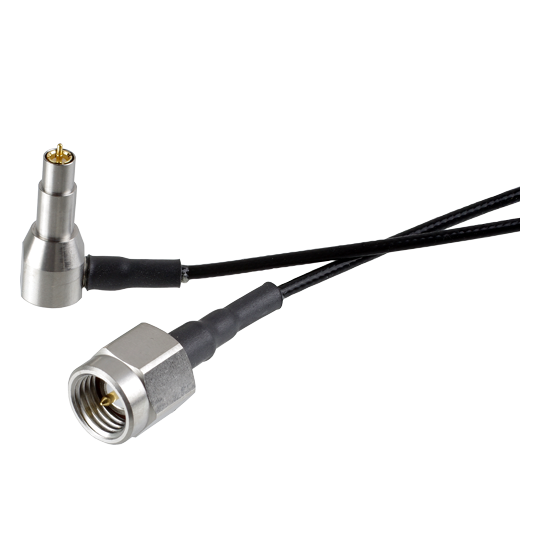

Коаксиальные кабельные сборки

Конструкция:
Центральный проводник → диэлектрическая изоляция → оплётка (экранирующий слой) → внешняя оболочка.

Особенности:

• Минимальные потери сигнала на высоких частотах
• Высокая устойчивость к электромагнитным помехам (ЭМП)

Применение:

• Телевизионное вещание (кабельное ТВ, спутниковые антенны)
• Сетевая инфраструктура (антенные линии, базовые станции)
• Измерительное и радиолокационное оборудование

Ethernet-кабельные сборки (сетевые кабели)

Конструкция:
Четыре витые пары медных проводников, экранированные или неэкранированные, с разъёмами RJ45.

Стандарты и категории:

• Cat5e: до 1 Гбит/с (частота до 100 МГц)
• Cat6 / Cat6a: до 10 Гбит/с (частота до 250–500 МГц), улучшенная защита от перекрёстных наводок

Применение:

• Локальные вычислительные сети (LAN)
• Центры обработки данных
• IP-видеонаблюдение и VoIP-системы

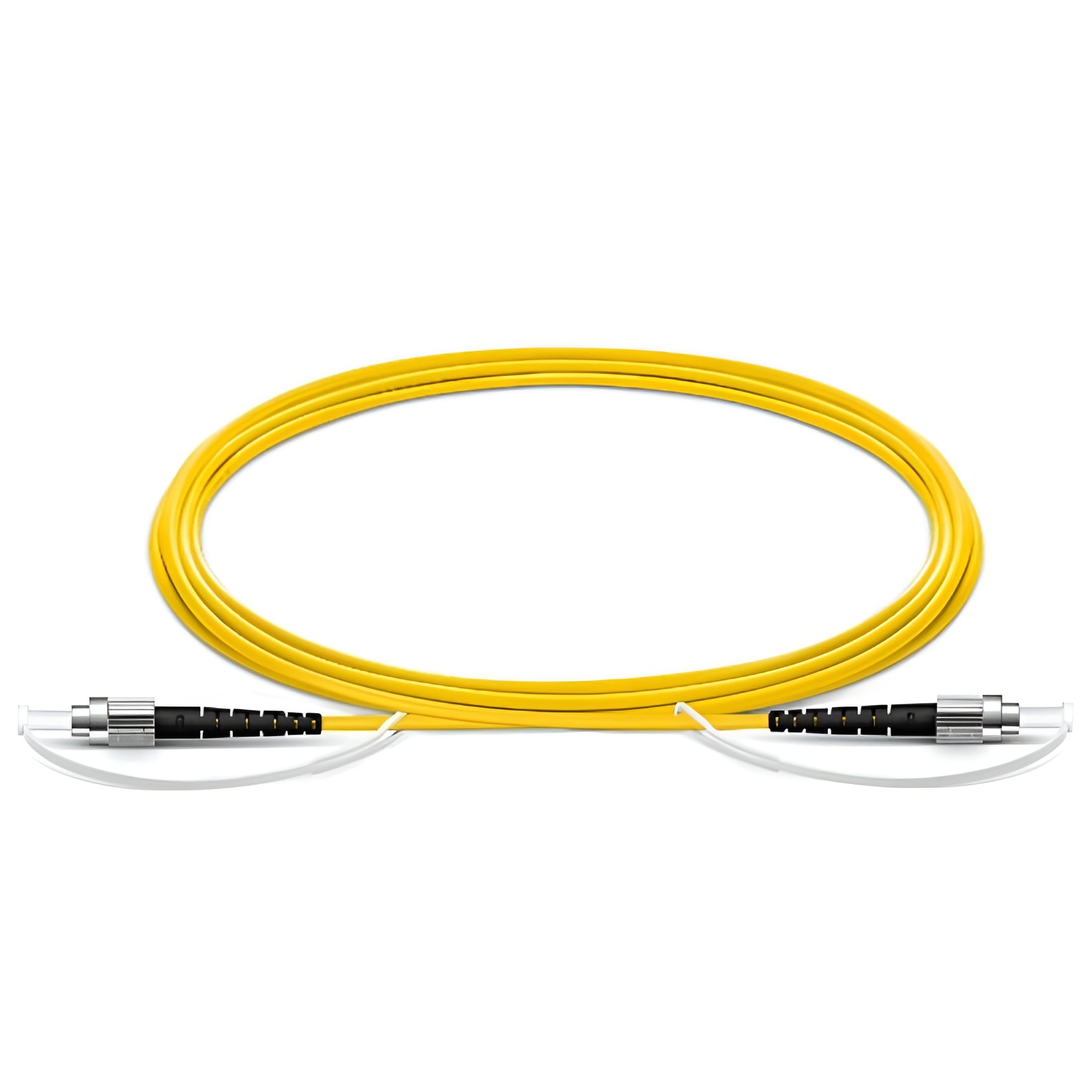

Волоконно-оптические кабельные сборки

Конструкция:
Тонкие стеклянные или пластиковые волокна в защитной оболочке, часто с армирующими элементами и внешним кожухом.

Особенности:

• Передача данных на расстояния до десятков километров без ретрансляции
• Иммунитет к ЭМП
• Широкая полоса пропускания (Тбит/с в магистральных сетях)

Применение:

• Магистральные телекоммуникационные сети
• Дата-центры и облачные инфраструктуры
• Высокоскоростной интернет (FTTH, 5G backhaul)

Силовые кабельные сборки

Конструкция:
Многожильные или одножильные проводники с изоляцией, заземляющим проводом и наружной оболочкой. Могут включать разъёмы IEC, NEMA, MIL-DTL и др.

Особенности:

• Рассчитаны на передачу переменного или постоянного тока различного напряжения
• Доступны в промышленных (до 1000 В) и бытовых вариантах

Применение:

• Электропитание промышленного оборудования
• Бытовая техника и офисная инфраструктура
• Системы резервного электроснабжения (ИБП, генераторы)

USB-кабельные сборки

Конструкция:
Экранированные проводники для передачи данных и питания, с разъёмами USB-A, USB-B, Micro-USB или USB-C.

Версии и возможности:

• USB 2.0: до 480 Мбит/с, питание до 2.5 Вт
• USB 3.2 / USB4: до 40 Гбит/с, питание до 100 Вт (USB Power Delivery)

Применение:

• Подключение периферии (клавиатуры, принтеры, внешние диски)
• Зарядка мобильных устройств
• Отладка и программирование встроенных систем

Аудио/видео кабельные сборки

Типы:

• HDMI: передача цифрового видео и аудио (4K/8K, HDR)
• DisplayPort: высокопроизводительные мониторы и VR-системы
• VGA: аналоговое видео (устаревший, но ещё используемый стандарт)
• RCA / 3.5 мм / XLR: аналоговое аудио

Применение:

• Домашние кинотеатры и мультимедийные центры
• Профессиональное звуковое и видеооборудование
• Конференц-системы и цифровые вывески

Специализированные (кастомные) кабельные сборки

Особенности:

• Изготавливаются под заказ под уникальные требования
• Могут включать нестандартные разъёмы (MIL, LEMO, Fischer и др.), гибридные конфигурации (сигнал + питание + оптика), специальные материалы (огнестойкие, маслостойкие, криогенные)

Применение:

• Аэрокосмическая и оборонная промышленность
• Медицинские приборы (МРТ, эндоскопы)
• Автомобильная электроника и робототехника
• Промышленная автоматизация (CNC, AGV)

Ключевые факторы при выборе кабельной сборки

При подборе кабельной сборки необходимо учитывать:

• Электрические параметры: напряжение, ток, частота, скорость передачи данных
• Условия эксплуатации: температура, влажность, вибрации, химическая стойкость
• Механические требования: гибкость, радиус изгиба, устойчивость к износу
• Соответствие стандартам: ISO, IEC, UL, MIL-STD, RoHS и др.

Заключение

Кабельные сборки — это «нервная система» современной техники. Правильный выбор типа сборки напрямую влияет на производительность, надёжность и срок службы всего оборудования.

Независимо от того, требуется ли вам коаксиальный кабель для телевизионного сигнала, волоконно-оптическая линия для дата-центра или специализированная сборка для медицинского сканера — понимание характеристик и возможностей каждого типа позволяет обеспечить оптимальное решение для любой задачи.
