Блочный приборный каркас 3U-84HP: надёжная основа для промышленных электронных систем

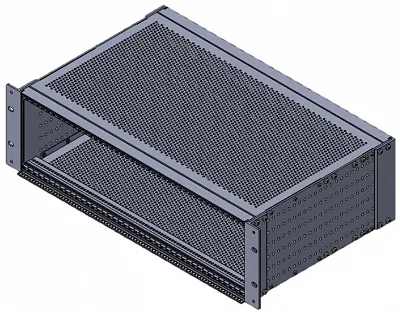

Блочный приборный каркас формата 3U-84HP - это ключевой элемент конструкции для размещения модульной электроники в стандартных 19-дюймовых стойках. Такой каркас особенно востребован в промышленной автоматике, телекоммуникациях, измерительных системах и встроенных вычислительных решениях, где важны стандартизация, ремонтопригодность и устойчивость к внешним воздействиям.

Конструктивные особенности каркса 3U-84HP

Представленный каркас выполнен из алюминия - материала, сочетающего лёгкость, прочность и отличные теплорассеивающие свойства.

• Верхняя и нижняя крышки - перфорированные, что обеспечивает эффективную пассивную вентиляцию и охлаждение установленных плат.
• Направляющие для плат отсутствуют, что даёт проектировщику свободу в выборе компоновки и позволяет использовать собственные решения для фиксации модулей или объединительных плат.

Соответствие международным и российским стандартам

19 " блочный каркас 3U-84HP соответствует ряду ключевых стандартов, регламентирующих размеры и монтажные параметры модульных систем:

• ГОСТ Р МЭК 60297-3-103 (российская адаптация международного стандарта IEC);
• IEC 60297-3-103, DIN 41494-5, EIA-310-D, GB/T 19559.

Это гарантирует совместимость с оборудованием от различных производителей и упрощает интеграцию в существующую инфраструктуру.

Габариты и применение

• Высота: 3U (133,35 мм);
• Ширина: 84HP (Horizontal Pitch), что эквивалентно 427 мм полезной ширины
• Глубина: может варьироваться в зависимости от модификации — от 245 мм до 358 мм и более

Такой каркас идеально подходит для сборки крейтов (crate) - модульных систем на базе объединительной платы (backplane), где каждый слот может быть занят функциональным модулем: процессорным, интерфейсным, измерительным или силовым.

Преимущества использования

• Универсальность: подходит для широкого спектра промышленных применений;
• Надёжность: алюминиевая конструкция обеспечивает механическую жёсткость и защиту от перегрева;
• Гибкость проектирования: отсутствие встроенных направляющих позволяет адаптировать внутреннее пространство под специфические требования проекта;
• Совместимость: интеграция в 19-дюймовые стойки без дополнительных переходников.

Заключение

Блочный приборный каркас 3U-84HP из алюминия - это прочная, стандартизированная и технологичная основа для создания надёжных промышленных электронных систем. Выбирайте проверенные решения для долговечности и стабильности вашего оборудования.
